繼電器如何選型？繼電器選型時的注意事項

發表時間：2020-06-21 00:00:00

關于繼電器選型的幾點建議

為選用合適參數的繼電器，以及使繼電器在優化狀態下發揮功用，穩定工作，進行繼電器選型時，一般下列參數或使用條件需加以考慮。

觸點
1
看觸點負載：確認繼電器所承受的負載是否滿足使用要求，一要確定理論負載的大小，還要確定不同負載情況下的不同穩態值和沖擊值。

2

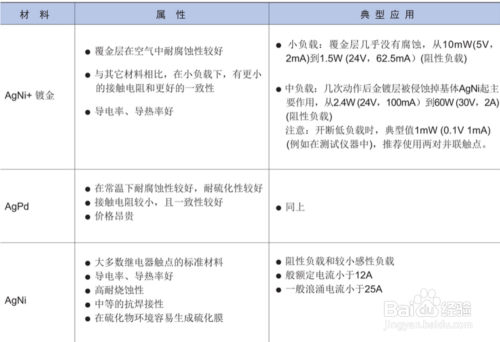

看觸點材料：不同的觸點材料所適用的負載種類或范圍有所不同，見下表。

電耐久性
一般規格書標稱的電耐久性實在而定負載、一定溫度、負載比和動作頻率下測得。因此對于其它負載種類和切換頻率，電耐久性會有不同。

線圈電壓
1
線圈電壓：為使繼電器工作可靠，要保證工作線路能給繼電器線圈供給而定電壓。對于極化繼電器，還需確認繼電器的極性。
2
線圈電阻：為使繼電器工作可靠，要保證工作線路能給繼電器供給標稱的線圈功耗，因此要選用合適的線圈電阻。

封裝方式
1
為保證繼電器的可靠性，不同的封裝方式對繼電器的后加工有不同的要求，見下表

介質耐壓和絕緣電阻

1
確認這兩項參數能滿足使用要求，而不會導致線路發生擊穿、短路等問題。

抗震動和抗沖擊性能
1
確認這兩項參數能滿足使用要求，而不會導致繼電器在使用過程發生失效。
D

使用環境
1
環境溫度：一般環境溫度不超出說明書中所規定的范圍時，繼電器均可正常工作。
2
氣氛：在較大濕度，甚至凝露，以及粉塵多的環境下，推薦使用塑封型繼電器。在含有機硅的環境下，推薦使用密封型繼電器，因有機硅會加速觸點失效。在含硫化物較多環境下，可用塑封型，并在實際使用中進行實驗確認。

焊接方式
1
一般繼電器的引出端不含鉛，推薦焊接溫度和時間為240-260攝氏度，2S-5S。若需進行回流焊，請確認該款繼電器是否可以操作。

引出端形式

安全認證

1
一般UL/CUL認證適用于北美洲，VDE和TUV認證適用于歐洲，由于這些認證的國際權威性，大部分國家也認可這些認證。
